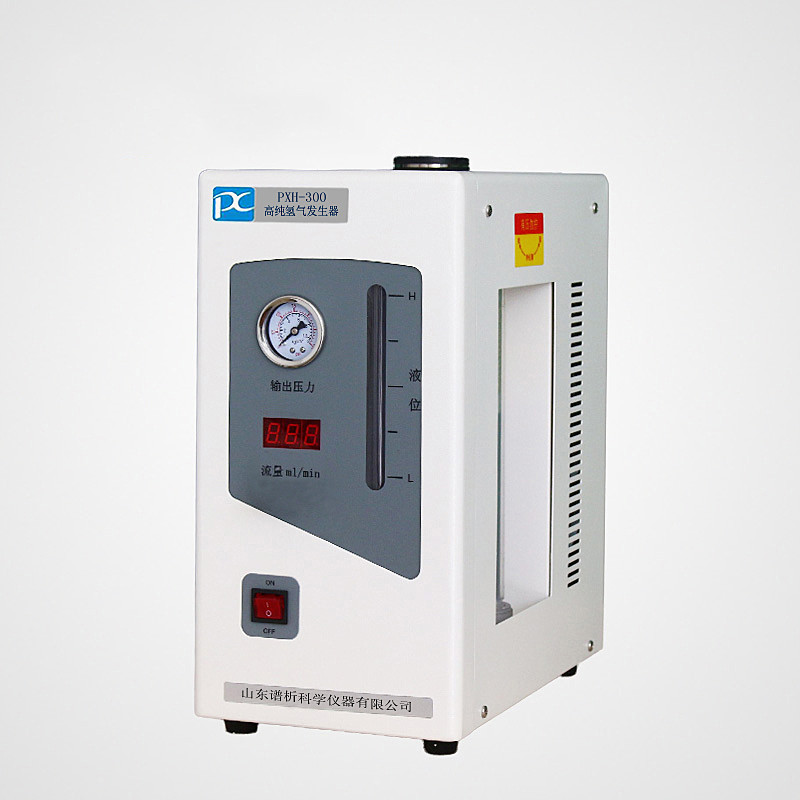

氫氣發生器是一種用于氫燃料電池的自調式氫氣發生器，由燃料箱、催化劑、開口部分組成。氫氣發生器的構造：氫氣發生器由電解池、純水箱、氫/水分離器、收集器、干燥器、傳感器、壓力調節閥、開關電源等部件組成。只電解純水即可產氫。通電后，電解池陰極產氫氣，陽極產氧氣，氫氣進入氫/水分離器。氧氣排入大氣。氫/水分離器將氫氣和水分離。氫氣進入干燥器除濕后，經穩壓閥、調節閥調整到額定壓力（0.02～0.45Mpa可調）由出口輸出。電解池的產氫壓力由傳感器控制在0.45Mpa左右，當壓力達到設定值時，電解池電源供應切斷；壓力下降，低于設定值時電源恢復供電。
氫氣發生器安裝和使用方法
（一）氫氣發生器啟動前的準備：
1. 將氫氣發生器從包裝箱中取出，觀察儀器的表面有無運輸造成的損傷，并核對裝箱單上的品名數量是否齊全。
2. 氫氣發生器開機前準備：
配制電解液：用 500ml 蒸餾水溶解( 300型為：120g, 500型為：150g) 氫氧化鉀，待溶液冷卻后注入液罐，并補充蒸餾水至液位刻度。（注液口位于儀器頂部，取下蓋后即可注液。工作時須保證儀器“ O2” 口暢通，如儀器停止工作 15天請將電解液抽出）
3. 儀器自檢:
A、將氫氣發生器輸出密封帽旋緊，接通電源線，打開電源。儀器流量顯示為：500ml / mi n左右（XYH300顯示為300ml / mi n）；輸出壓力緩慢上升，當達到設定值（0. 3MPa）后，流量下降，最終顯示為“ 000” ，說明儀器自檢合格。若顯示數字大于 0，請用皂液檢查輸出口，看螺帽是否旋緊。
B、完成上述操作后，關機并將輸出口螺帽取下。（請妥善保存，以便儀器自檢）用管路接通用氣設備（或氣體凈化裝置）。打開電源儀器進入工作狀態。
C、氫氣發生器在使用時應注意流量顯示是否與用氣設備用氣量一致，如流量顯示超出用氣設備實際用量較大時，應停機檢漏。（此時檢查連接點或用氣設備是否有漏氣現象并予以解決）
（二）氫氣發生器的使用方法：
開機時，先用原料氫置換系統，從閥3放空，待系統內的高純氮置換干凈后，根據用戶的原料氫內的含氫量和所需高純氫量，來選定操作溫度、操作壓力和馳放氣量，然后再通電加熱鈀管，從閥2流出高純氫。調溫方法，可根據隨機所帶的說明書進行溫度設定。從鈀擴散制得的高純氫到實際獲得的高純氫，尚需要置換閥2前管線的一段時間，通常約需2—3小時。由于本裝置在出廠前，都要經過產品質量檢驗，因此閥1和閥3管線內，充有高純氮，閥2到管線前那段管線充有高純氮。
當設備停止使用時，應先停電，待裝置冷卻后各閥門都關閉再停氣，以便在下次使用時減少置換系統的時間。一般認為在鈀管厚度一定的情況下，進出口壓力差越大，溫度越高，則氫的滲透量越大，操作溫度為300—400℃為宜。
氫氣發生器漏氣的表現主要體現在：壓力表數值小于設定值(設定值一般為0.3MPa)或?yàn)榱闱逸敵隽髁繑?shù)值大于實際用氣流量值，用肥皂水試下干燥管兩端接口是否有氣泡，有汽包說明干燥管漏氣，此時擰下干燥管重新裝配或更換密封圈或更換干燥管;如若干燥管不漏氣則用封堵把氫氣輸出口堵上讓儀器自檢，自檢結果儀器漏氣則打開機殼檢查儀器內部氣路各個接口是否有漏氣點，檢查不出來建議供應商技術部以獲得，自檢不漏氣則檢查儀器以后的氣路部分找出漏氣點。
