絕緣油溶解氣體組份含量的氣相色譜測定法主要用于變壓器油色譜試驗及變壓器油色譜分析，判斷變壓器絕緣油中溶解氣體組分，保障變壓器安全有效運行。

別名：變壓器油色譜分析儀、絕緣油溶解氣體組份含量的氣相色譜測定法、油色譜分析儀、絕緣油色譜分析儀、變壓器油氣相色譜分析儀、絕緣油氣相色譜分析儀、變壓器絕緣油色譜分析儀、油氣相色譜分析裝置
功能：可完成變壓器絕緣油中溶解氣體組分（包括氫氣、氧氣、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳）含量的氣相色譜分析參數。
部件：要部件包含：氣體流量控制系統、進樣口、色譜柱、熱導檢測器（TCD）、氫火焰離子化檢測器（FID）、電子捕獲檢測器（ECD）、火焰光度檢測器（FPD)

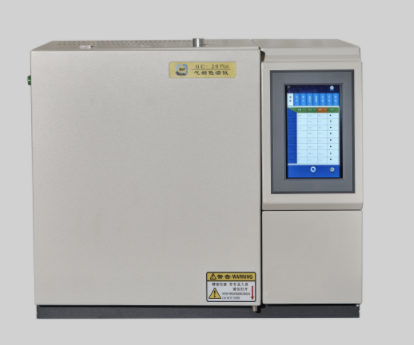

特點：山東譜析科學儀器有限公司研發的絕緣油溶解氣體組份含量的GC-17氣相色譜儀測定法根據相關技術標準和要求結合現場使用情況二次研發生產的新一代絕緣油溶解氣體組份含量的氣相色譜測定法。具有分離效能高，分析速度快，樣品用量少等特點，采用計算機控制技術，大屏幕LCD液晶顯示器。自帶數字接口，通過一根通訊線在計算機上實現信號采集、數據管理以和測試儀的控制等三項功能。廣泛適用于電力、水利、新能源以及電力檢修單位。

工作原理
油色譜儀分析技術是一種多組分混合物的分離、分析技術。主要利用樣品中各組份的沸點、極性及吸附系數在色譜柱中的差異，使各組份在色譜柱中得到分離，并對分離的各組分進行定性、定量分析。
絕緣油溶解氣體組份含量的氣相色譜測定法以氣體作為流動相（載氣），當樣品被送入進樣口并氣化后由載氣攜帶進入填充柱或毛細管柱，由于樣品中各組份的沸點、極性及吸附系數的差異，使各組份在柱中得到分離，然后由接在柱后的檢測器根據組份的物理化學特性，將各組份按順序檢測出來，最后通過串口或網絡把數據傳輸至色譜工作站，由色譜工作站將各組份的油色譜儀圖記錄并進行分析從而得到各組份的分析報告。

行業應用
GC-17氣相色譜儀測定法測定絕緣油中的溶解氣體是發電廠和供電企業判斷充油電力設備是否存在潛在過熱和排放故障的有效方法，以保證電力GRI的安全有效運行。對充油電氣設備生產廠家進行設備出廠檢驗也是必要的手段。
絕緣油溶解氣體組份含量的氣相色譜測定法用于分析充油電氣設備（包括變壓器、電抗器、電流互感器、充油套管、氣體繼電器等）中絕緣油中溶解的氣體。絕緣油溶解氣體組份含量的氣相色譜測定法能預先預測充油設備的潛在故障，保證其安全運行。完全符合《絕緣油中溶解氣體組分的氣相色譜法》、《絕緣油中氣體含量的氣相色譜測定法》和《變壓器油中溶解氣體分析判斷指南》的國家標準要求。
結構部件
部件包含：氣體流量控制系統、色譜柱箱、進樣口、色譜柱、熱導檢測器（TCD）、氫火焰離子化檢測器（FID）、電子捕獲檢測器（ECD）、火焰光度檢測器（FPD)
