在上一期的文章中，我們介紹了根據計量檢定規程《JJG 700-2016 氣相色譜儀》對TCD靈敏度進行測定的方法；同時也談到，在計量檢定規程中，檢測器性能指標的測定和表征，除了基線噪聲和漂移之外，最重要的便是靈敏度和檢測限。
靈敏度和檢測限是兩個從不同角度表示檢測器對物質敏感程度的指標，靈敏度越大，表示檢測器性能越好；檢測限越低，則表示檢測器性能越好。
在計量檢定規程中，TCD測定的是靈敏度；FID、FPD、NPD和ECD測定是檢測限。
在這一期的文章中，我們將介紹氣相色譜儀FID檢測限的測定。
氣相色譜儀FID檢測限
檢測限的定義
本文所指檢測限為儀器檢測限，請區別于方法檢測限。
靈敏度是指通過檢測器物質的量發生變化時，該物質響應值的變化率。但是在實際應用中，我們可以通過調節儀器的放大電路使之變得足夠大，簡單地說，如果測定時候我們通過電路放大使峰面積增大十倍而其他條件保持不變，那么測得的靈敏度也會增大十倍。
這樣子顯然在一定情況下不能正確的描述儀器的性能。實際中，在通過電路放大使峰面積增大的過程中，檢測器的基線噪聲也在增大，因此引入檢測限這一概念——將產生兩倍噪聲信號時，單位體積的載氣或者單位時間內進入檢測器的組分量稱之為檢測限。

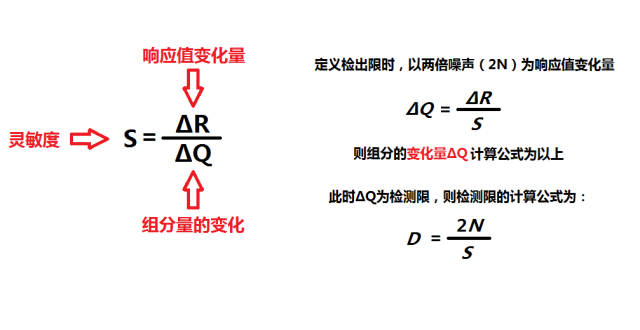

噪聲、靈敏度和檢測限的公式變換關系如下：

將上述公式具體到FID檢測器，其計算公式（具體公式的推導將會在其他文章中說明）為：

這里需要說明的是，相當一部分人會認為計算出來的FID的檢測限是一個濃度值，然而在實際中并不能通過配置一個DFID這樣濃度的樣品來測定檢測器的檢測限，DFID的單位是g/s，其物理意義是將產生兩倍噪聲信號時，單位時間內進入檢測器的組分量（質量）——而這個單位時間內組分的質量，還要通過峰寬（半峰寬，時間參數）等換算成一定時間內通過檢測器的質量，再計算為濃度，才是產生兩倍信號噪聲時的濃度。簡單的說，儀器的檢測限只能用來表征儀器性能，僅是一種定性的判斷依據，通常不能用于真實分析。
 計量檢定規程對檢出限的規定
在計量檢定規程《JJG 700-2016 氣相色譜儀》中，對FID檢測器的指標要求還是比較低的，其中：基線噪聲≤1pA，基線漂移≤10pA ，檢出限≤0.5ng/s（5×10-10g/s）。在市面上的諸多氣相色譜產品中，國內外廠家FID檢測限的差別不大，都低于1×10-11g/s，國內廠家的可以達到5×10-12g/s（正十六烷），國外廠家如島津可以達到1.5pgC/s(十二烷)，安捷倫可以達到1.4 pg C/s（十三烷）等。

  FID檢測限的測定條件

（1）儀器狀態
在測定根據計量檢定規程對FID進行檢測限測試之前，應當確保FID檢測器達到穩定，基線漂移和基線噪聲達到要求，尤其是基線漂移應當在規定值之內，不然由于儀器尚未穩定，測得的數值會偏大。
（2）氣源
FID檢測器需要使用氮?dú)?、氫氣和空氣三種氣源，在進行計量檢定，乃至平時的工作時，要求氣源的純度應當盡可能的高；含有雜質烴類、水等的氣源，會對儀器的基線造成干擾，導致基線噪聲增大。一般要求載氣純度不低于99.999%；氫氣純度不低于99.999%；助燃?xì)猓諝猓┎坏煤杏绊憙x器正常工作的灰塵、烴類、水分及腐蝕性物質。
如果不能達到以上要求，應當在氣源和氣相色譜之間串聯氣體凈化器。
（3）氫空比
對于FID檢測器而言，一般認為流量比在氮?dú)猓簹錃猓嚎諝?1:1:10時會有較低的檢測限；但是在實際的使用過程中，不同廠家的儀器會有微小的差別，比如空氣流量在300ml/min時候，氫氣在（20-40）ml/min之間均有可能達到較好的檢測限；但是氫氣過高（比如70ml/min）或過低則不行.
（4）進樣模式（分流/不分流進樣）
在實際的使用中，F(xiàn)ID使用毛細柱和填充柱的情況有很多，毛細柱的優點也很明顯，柱效高分離度好等，但是在計量檢定時建議使用填充柱進行測定檢測限。
如果使用毛細柱，將會涉及到分流進樣、分流/不分流進樣，無論是分流進樣或者是分流/不分流進樣，由于廠家進樣口的結構設計等原因，分流歧視問題不可避免——即分流情況下，設定分流比1:10，但是實際樣品并不嚴格遵循這個比例——這樣會造成計算結果上的偏差。
如果使用毛細柱進行測定，且完全不分流，在測定時候，溶劑峰會非常的大，造成毛細柱超載、拖尾等問題，最終會為峰面積的積分造成影響。
（5）分離度
上面談到了如果使用毛細柱進行測定，且完全不分流，在測定時候，溶劑峰會非常的大，造成毛細柱超載、拖尾等問題，這樣溶劑峰和樣品峰（正十六烷）的分離度會很差。一般的，測定使應當使分離度至少達到1.5（理論認為R=1.5時兩個峰可以完全分離）。
FID檢測限的測定方法
我們將從溫度、載氣、檢測器、色譜柱和樣品等五個方面來談FID檢測限的測定。
（1）溫度
一般按照計量檢定規程的要求來進行設定，可以有一定的偏差，但是需要注意的是，檢測器的溫度應當高于色譜柱溫度至少10℃以上；同時，對于FID檢測器，檢測器的溫度應當在120℃以上，否則容易造成檢測器內部水蒸氣冷凝。
典型的填充柱測定的溫度設置為：氣化室：220℃；柱溫箱：150℃；檢測器：220℃；
（2）載氣
一般使用氮?dú)?，?dāng)然氦氣也是可以的；載氣的流速應當保證分離度，兼顧效率。
（3）檢測器
一般檢測器的設置上，需要注意氮?dú)狻錃夂涂諝獾谋壤?，多?shù)FID的空氣的流量為300ml/min，氫氣的流量為30ml/min；
另外，在傳統的氣相色譜儀上，F(xiàn)ID具有高阻（靈敏度）和衰減的設置，如果有該項設置，在測定基線時候，應當置于高阻1010和衰減1的設置，在分析樣品時候，也應當置于同樣的條件下測定；
（4）色譜柱
一般使用非極性，或者弱極性色譜柱，色譜柱較長或者固定液比例含量較高會導致出峰慢且拖尾；在可以滿足分離測定的情況下，使用較小目數、較少固定液和較短長度的色譜柱。典型的填充柱規格為：0.6m×Φ3（外徑），5%OV-101，（80-100）目白色硅烷化載體。
（5）標準樣品
使用濃度為100ng/μL的正十六烷-異辛烷溶液；進樣量：1μL。
（6）測定
一般是待儀器基線穩定后，進樣1μL，連續進樣7次，用氣相色譜工作站計算正十六烷的峰面積，求出7次峰面積的算術平均值，然后帶入公式計算。
 FID檢測限的測定實例
下面將介紹是用填充柱進行FID檢測限測定的實例
（1）按照廠家推薦的條件設定儀器條件，并等待儀器穩定；
（2）記錄儀器穩定后30min基線，計算得基線噪聲為0.02mV
（3）連續進樣七次，記錄峰面積，并求峰面積平均值，七次進樣的峰面積分別如下
這里和TCD靈敏度測定時候一樣，仍然需要注意的是：一般要求連續七次進樣，并要求七次進樣的相對標準偏差小于3%才為合乎要求。這里計算七次進樣的相對標準偏差可以直接用于后續的定量重復性的計算。
（4）FID檢測限的計算
 FID檢測限的討論
在實際計算FID檢測限的時候，基線噪聲的值需要帶入公式進行計算，由于基線噪聲是以縱坐標的單位（mV）為量度，峰面積是以橫坐標和縱坐標的乘積作為量度（mV·s或者μV·s），在計算檢測限時候，分子分母會約去單位，因此，基線噪聲以何種單位為量度并不影響檢測限的計算。但是對于基線噪聲，在計量檢定規程中明確要求使用電流值作為量度，因此在測量基線噪聲后，如果測量值為電壓（mV值），需要將其換算為電流值（A或者pA）。
首先介紹一下FID輸出信號的的簡單過程：
FID輸出產生的電流經過電路（高阻）放大后，變成電壓信號，在電壓信號輸出到色譜工作之前還會有一個衰減，以適應工作站的量程。用簡單的公式描述便是：
I為檢測器產生的電流值；電阻一般為1010Ω，衰減倍數一般為10倍，假設測量的基線噪聲的值為0.02mV，那么，基線噪聲換算成電流值為：
（0.02÷1000）V×10÷1010Ω=2×10-14A
正常情況下的換算均可利用此公式；但是有的廠家的衰減倍數可能為20倍或者其他的倍數，只需將其帶入計算即可。
以上便是氣相色譜儀氫火焰離子化檢測器（FID）檢測限的測定和計算的具體內容。下一期，我們將介紹氣相色譜儀電子捕獲檢測器（ECD）檢測限的測定和計算。如果建議，請留言哦~~
