變壓器油色譜儀是用色譜法測定變壓器油中溶解氣體的組分含量，是發供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。
【變壓器油色譜儀工作站主要特點】
(1)操作便捷：中文WIN9X，XP操作平臺，全中文的窗口界面以及實時操作提示和在線幫助，方便用戶學習使用
（2）開放式數據管理：保存完整的相關設備信息以及分析結果數據信息。方便增加、修改、刪除，隨意調閱、檢索。檢索得到的分析結果數據可以輸出到Word模版打印，方便用戶做各種總結報表。開放式數據格式，適用于多用戶數據共享，方便其他數據庫管理軟件訪問以及管理部門的檢索需求。
（3）靈活的峰識別和處理能力：可以通過設置參數和時間程序或手動修正方式進行色譜峰的識別、刪除及調整基線切割。確保分析結果的準確性。
（4）設備管理功能：簡介而直觀的設置用戶的設備管理卡片，分析結果根據不同的設備分類保存，令數據的管理一幕了然！
（5）靈活的打印功能：提供固定格式和自定義模版格式的結果報告。
（6）自動故障診斷：分析結束自動超標提示、提供符合國標的三比值診斷、TD圖示、組份濃度圖示，大衛三角形等多種故障診斷方式。
（7）輕松定性：可自動或手動編輯峰鑒定表。自動計算校正因子，可以進行多次校正平均。
（8）數據圖示：根據已經入庫的歷史記錄，直觀顯示某設備歷史數據中各組分的濃度趨勢圖。
【變壓器油色譜儀主要特點】

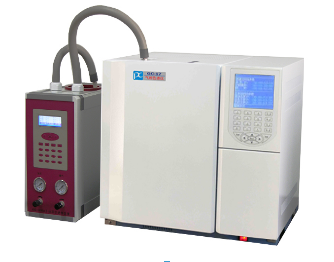

GC-17變壓器油色譜儀是按照國家標準而設計制造的電力專用氣相色譜儀。適用于電力系統變壓器油中溶解氣體組份含量的測定，一次進樣即可完成變壓器油中溶解的7種氣體組分含量的全分析，其對乙炔的*小檢測濃度達0.1ppm。儀器配備大屏幕LCD液晶顯示界面，菜單式中文操作，顯示直觀、操作方便。 儀器采用雙柱并聯分流系統，配有熱導檢測器、雙氫焰檢測器及甲烷轉化器，能一次進樣完成H2、O2 、CO2 、CH4 、C2H2、C2H4、 C2H6、全分析。
【變壓器油色譜儀執行標準】
GB/T 17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》
GB/T 7252-2001《變壓器油中溶解氣體分析和判斷導則》
DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》
【變壓器油色譜儀主要技術特點】
1.實現計算機實時控制和數據處理
2.高精度、穩定可靠的溫度控制系統
3.簡潔明了的人機對話界面，操作簡便，易學易用
【儀器配置 】
1、GC-17氣相色譜儀主機（鎳觸媒轉化爐+填充柱汽化室+熱導檢測器+雙氫火焰檢測器）
2、變壓器油專用色譜柱2支
3、全自動脫氣振蕩儀1臺
4、變壓器油專用色譜工作站1套
5、空氣發生器1臺
6、氫氣發生器1臺
7、高純氮?dú)怃撈?瓶
8、標準氣體1瓶
9、電腦及打印機1套
