目前我國變壓器油中溶解氣體的氣相色譜儀分析法其診斷過程一般都依據國家標準《變壓器油中溶解氣體分析和判斷導則》GB/T7252-2001中的方法進行。標準中對66 kV及以上的變壓器、電抗器、互感器和套管在出廠試驗、運行中要做氣相色譜儀分析。
變壓器油取樣注意事項
取樣時，應從變壓器下部閥門（含密封取樣閥）處取樣。取樣前油閥門應先用干凈的甲級棉紗或紗布擦凈。旋開螺帽，接上取樣用耐油管，放油將管路沖洗干凈，沖洗的油應收集起來，不應直接排至現場。管路沖洗干凈后用取樣瓶取樣，取樣結束，蓋上瓶塞并旋緊設備螺帽。注意：取下一油樣時，請及時更換專用取樣管，以防油樣交叉污染。
對于在戶外運行的變壓器油檢應避免在極端的天氣狀況下取樣，如高溫、高寒及高濕度下，如果在特殊的必須情況下取樣，要采取相應的措施后方能取樣。
在用氣相色譜儀對變壓器油分析檢測前，首先要觀察所測油品的外觀，查看是否有肉眼可見的雜質、氣泡或油液介質中含有水滴等情況。如果雜質較多，則不宜再使用儀器檢測。而油液中水的含量過多，會嚴重影響測量結果，這種情況下應進行脫水處理之后再做測量或考慮換油。
被測油品的粘度也是使用者需要加以注意的。在采樣測定時，粘度（運動）一般不應大于100mm2/s；高壓在線測定情況下，可測粘度一般不應大于500mm2/s。對粘度的限制以被測介質能夠順暢地吸入系統為宜。如果被測介質粘度過大，則需經稀釋以后才能使用氣相色譜儀分析測定。
變壓器油取樣要求
1）取樣容器：應先后用蒸餾水或去離子水及經過清潔處理的異丙醇或高清潔乙醇沖洗容器后烘干備用。如果以所取樣品沖洗容器，應在沖洗后立即取樣，也可以購買PULL/普勒250ml清潔瓶（NAS16380級）。
2）取樣管需用能長期耐絕緣油腐蝕且不與絕緣油產生任何化學反應，也不對絕緣油產生誘導或催化作用。取樣管在使用前需先后用蒸餾水或去離子水及經過清潔處理的異丙醇或高清潔乙醇沖洗容器后烘干備用。
3）未使用新油取樣：經過清潔后的取樣管應伸到油桶的中部到底部位置取樣，避免上部取樣，如懷疑油中存在自由水，則必須應從油桶底部進行取樣。為了避免沉降，液體應在取樣前充分?jǐn)噭?dòng)。
4）變壓器運行油取樣：首先應對取樣閥進行清潔處理，一般用用異丙醇或高清潔乙醇清洗并自然干燥或用甲級紗布擦凈；在取樣時為避免將閥體內滯留油混入樣品中需先將變壓器油從閥門中自然流出1～2L，在沖洗和取樣的過程中閥門開度要保持一致。

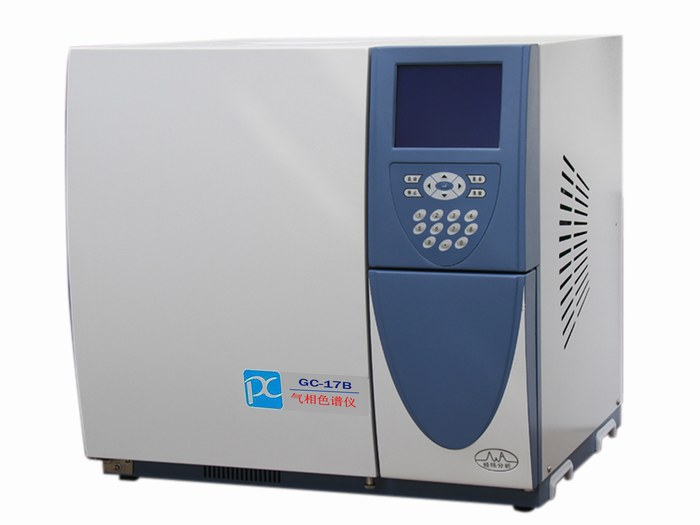

氣相色譜儀廠家譜析公司深耕變壓器油色譜分析儀二十年，其專用氣相色譜儀（GC-17）對變壓器、電抗器等充油設備的油品檢測分析具有較大的市場優勢，產品遍布電力、冶煉、鐵路、能源等多個行業并得到廣泛贊譽！更多有關氣相色譜儀的詳細資訊請關注山東譜析公司網站http://cunka.com.cn上的報道，亦可致電咨詢譜析分析色譜工程師，我們將為您提供全方位的最佳分析方案服務。
